À la base, le principe d'un laser Nd:YAG est la conversion de l'énergie externe en un faisceau de lumière infrarouge hautement concentré et cohérent. Ceci est réalisé en excitant des ions néodyme intégrés dans un cristal d'yttrium aluminium grenat, les amenant à libérer leur énergie stockée dans une réaction en chaîne contrôlée et amplifiée.
L'ensemble du processus repose sur un concept fondamental : utiliser une source d'énergie externe pour créer un état instable et à haute énergie dans un cristal, puis stimuler ce cristal pour qu'il libère son énergie sous forme d'une cascade de photons parfaitement synchronisés, qui sont ensuite amplifiés pour former le faisceau laser.

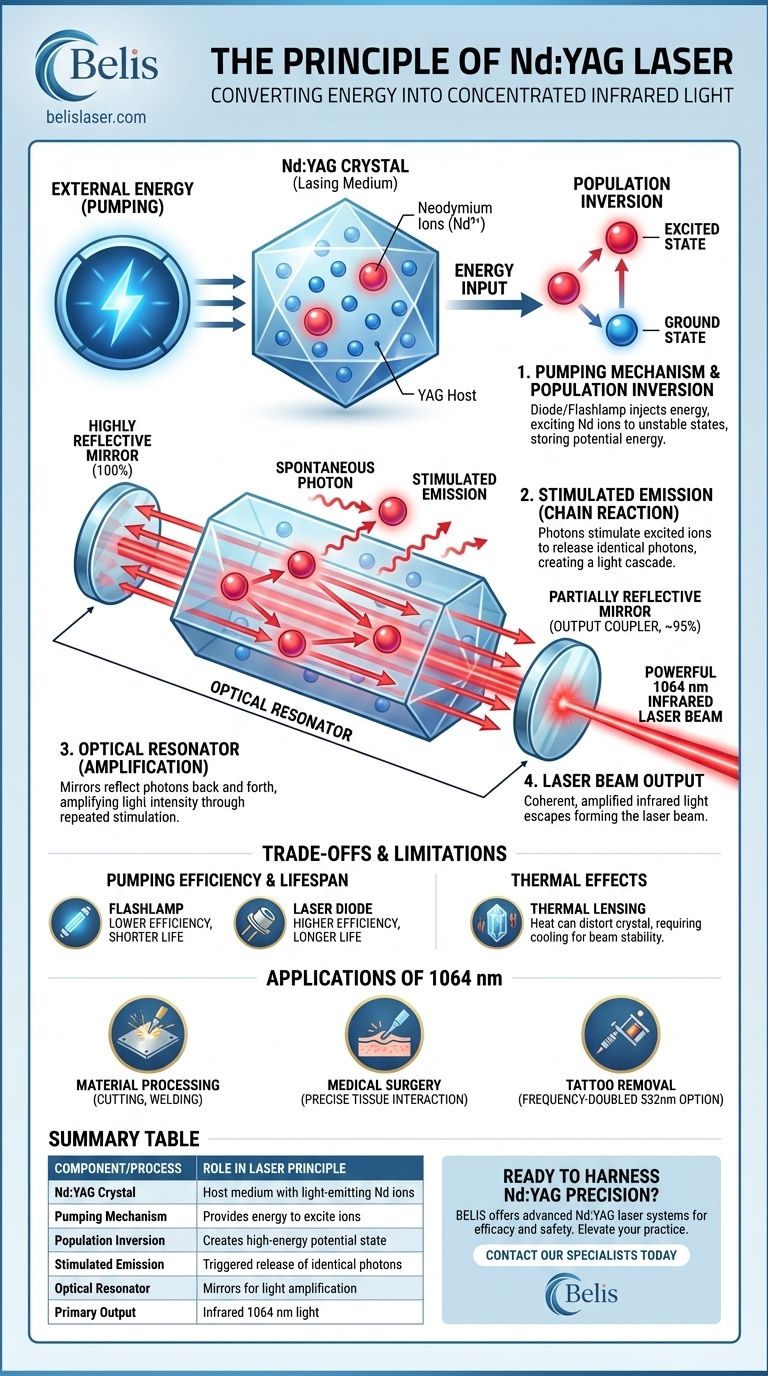

Décortiquer le laser Nd:YAG
Pour vraiment comprendre le principe, nous devons examiner le rôle distinct que jouent chaque composant et chaque processus dans la génération du faisceau final.
Le cœur du laser : le cristal Nd:YAG
Le milieu laser lui-même est un cristal synthétique connu sous le nom de grenat d'yttrium et d'aluminium (YAG). Ce cristal sert de support stable et transparent.
Dans ce cristal hôte, un petit pourcentage d'ions Néodyme (Nd) est intentionnellement introduit, un processus appelé dopage. Ces ions Nd³⁺ sont le composant « actif » qui produit réellement la lumière.
La source d'énergie : le mécanisme de pompage
Les ions Nd commencent dans un « état fondamental » de basse énergie. Pour les faire émettre, nous devons injecter de l'énergie dans le cristal dans un processus appelé pompage.
Historiquement, cela était réalisé à l'aide d'une lampe flash de haute intensité, similaire à un flash photographique. Les systèmes modernes utilisent souvent des diodes laser plus efficaces et plus contrôlables, qui convertissent l'électricité directement en lumière à une longueur d'onde que les ions Nd peuvent facilement absorber.
Créer le potentiel : l'inversion de population
Le pompage excite les électrons des ions Nd, les déplaçant vers des niveaux d'énergie supérieurs et instables. L'objectif est d'atteindre l'inversion de population.
C'est un état critique et non naturel où plus d'ions Nd se trouvent dans un état excité et à haute énergie que dans leur état fondamental stable et à basse énergie. C'est comme retenir un grand volume d'eau derrière un barrage ; une énorme quantité d'énergie potentielle est maintenant stockée dans le cristal, attendant un déclencheur.
La réaction en chaîne : l'émission stimulée
Une fois l'inversion de population atteinte, un seul photon (qui peut se produire spontanément) passant près d'un ion Nd excité peut le « stimuler » à retomber à son état d'énergie inférieur.
Lorsqu'il le fait, l'ion libère un *second* photon qui est un clone parfait du premier : identique en longueur d'onde (1064 nm pour le Nd:YAG), en direction et en phase. Ces deux photons peuvent alors stimuler deux autres ions, qui en libèrent quatre, et ainsi de suite, créant une réaction en chaîne exponentielle.
Construire le faisceau : le résonateur optique
Cette libération de photons en cascade est contenue et amplifiée au sein d'un résonateur optique, qui se compose généralement de deux miroirs très parallèles placés à chaque extrémité du cristal Nd:YAG.
Un miroir est presque 100 % réfléchissant, tandis que l'autre (le « coupleur de sortie ») est partiellement réfléchissant (par exemple, 95 % réfléchissant). Les photons rebondissent entre ces miroirs, traversant le cristal des centaines de fois, stimulant de plus en plus d'émissions et augmentant rapidement l'intensité de la lumière.
Une fraction de cette lumière intense, amplifiée et cohérente s'échappe par le miroir partiellement réfléchissant, formant le faisceau laser puissant et unidirectionnel.
Comprendre les compromis et les limites
Le principe Nd:YAG est robuste, mais sa mise en œuvre implique des compromis clés qui influencent ses performances et son application.
Efficacité du pompage et durée de vie
Les systèmes pompés par lampe flash sont généralement moins chers mais aussi beaucoup moins efficaces. Une grande partie de leur énergie est gaspillée sous forme de chaleur, et les lampes ont une durée de vie limitée à quelques centaines d'heures.
Les systèmes pompés par diode sont plus coûteux au départ mais offrent une efficacité considérablement plus élevée, une meilleure qualité de faisceau et des durées de vie de dizaines de milliers d'heures, ce qui entraîne un coût total de possession inférieur.
Effets thermiques
Le processus de pompage, en particulier avec les lampes flash, génère une chaleur importante dans le cristal Nd:YAG. Cette chaleur peut provoquer l'expansion et la déformation du cristal, un effet appelé lentille thermique.
La lentille thermique peut dégrader la qualité et la stabilité du faisceau laser, nécessitant des systèmes de refroidissement actifs et une conception soignée, en particulier dans les applications de haute puissance.
Longueur d'onde et sécurité
La sortie principale d'un laser Nd:YAG est une lumière infrarouge à 1064 nm, invisible à l'œil humain. Cela présente un risque important pour la sécurité, car un faisceau de haute puissance peut causer de graves dommages oculaires avant même que la personne ne se rende compte de sa présence. Pour cette raison, de nombreux systèmes comprennent un « faisceau de visée » visible de faible puissance.
Comment ce principe se traduit en application
Comprendre ce principe de base vous permet de voir pourquoi le laser Nd:YAG est choisi pour des tâches spécifiques.
- Si votre objectif principal est le traitement des matériaux haute puissance (coupe, soudage) : La capacité de générer des milliers de watts d'énergie à 1064 nm, qui est bien absorbée par les métaux, rend le principe Nd:YAG idéal.
- Si votre objectif principal est la chirurgie médicale : Le principe permet la délivrance précise d'énergie capable de coaguler, de vaporiser ou de couper les tissus avec des dommages collatéraux minimes.
- Si votre objectif principal est la recherche scientifique ou l'élimination des tatouages : Le principe peut être adapté en utilisant des cristaux à « doublement de fréquence » pour convertir la lumière infrarouge de 1064 nm en lumière verte visible (532 nm), qui interagit différemment avec les matériaux.
En saisissant comment l'énergie est stockée, stimulée et amplifiée dans le cristal, vous pouvez évaluer efficacement comment cette technologie correspond à vos objectifs spécifiques.
Tableau récapitulatif :
| Composant / Processus | Rôle dans le principe laser |
|---|---|
| Cristal Nd:YAG | Milieu hôte dopé aux ions néodyme ; la source de l'émission lumineuse. |
| Mécanisme de pompage | Fournit de l'énergie externe (par exemple, à partir de diodes) pour exciter les ions à un état de haute énergie. |
| Inversion de population | Crée un état non naturel où plus d'ions sont excités qu'au repos, stockant de l'énergie potentielle. |
| Émission stimulée | Processus déclenché où les photons stimulent les ions excités à libérer des photons identiques, créant une réaction en chaîne. |
| Résonateur optique | Miroirs qui réfléchissent les photons à travers le cristal, amplifiant la lumière en un faisceau cohérent. |
| Sortie principale | Lumière infrarouge à 1064 nm, idéale pour la coupe, le soudage et les procédures médicales comme l'élimination des tatouages. |
